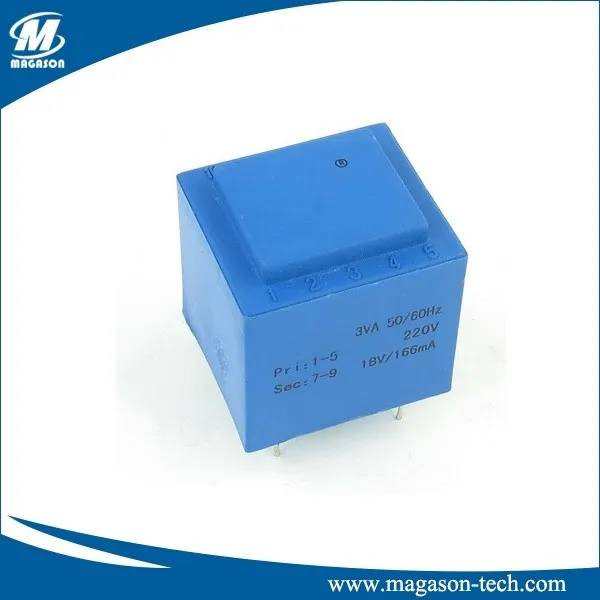

Transformator izolacyjny PCB

Transformatory izolacyjne PCB są przeznaczone do zastosowań, w których warunki środowiskowe nie pozwalają na zastosowanie transformatora ogólnego przeznaczenia wentylowanego typu suchego. Cały rdzeń i cewka transformatora są zamknięte w mieszance piasku krzemionkowego/poliuretanu/żywicy epoksydowej, która chroni uzwojenia przed zanieczyszczeniami unoszącymi się w powietrzu i wilgocią. Transformatory izolacyjne PCB są szeroko stosowane na płytkach PCB do przemysłowych maszyn automatycznych.

Transformator izolacyjny PCB, taki jak ten, jest powszechnie używany do obniżania lub izolowania napięcia w różnych zastosowaniach elektrycznych. W tym przypadku przyjmuje napięcie wejściowe 230 V AC i zapewnia napięcie wyjściowe 18 V przy maksymalnym prądzie wyjściowym 83,3 mA. Transformatory te są często używane w elektronice o niskim poborze mocy i obwodach, w których wymagana jest konwersja napięcia lub izolacja.

Dane techniczne:

1. Główne napięcie robocze: 220 V;
2. Częstotliwość pracy: 50-60Hz
3. Klasa izolacji: Klasa B;
4. Moc: 3VA;
5. Pin podstawowy: 1-5;
6. Pin pomocniczy: 6-7/ 9-10
7. Wtórne napięcie pełnego obciążenia: 2 x 15 V;
8. Napięcie wtórne bez obciążenia: 2 x 21,3 V;
9. Prąd wyjściowy wtórny: 100mA x 2;
10. Wysokość montażu: 32mm/1.26"
11. Liczba pinów: 6;
12. Długość szpilki: 9mm/ 0.35";
13. Średnica sworznia: {{0}}.8mm/ 0.031";
14. Całkowity rozmiar (w przybliżeniu): 30 x 28 x 42 mm/ 1,2" x 1,1" x 1,7" (dł. * szer. * wys.)
15. Materiał: żywica epoksydowa;
16. Kolor: Niebieski;
17. Waga: 105g;

Cechy:

● Kompaktowa konstrukcja, niski poziom hałasu i niska waga.
● Ekonomiczne i wydajne rozwiązanie, redukujące straty sieciowe i koszty eksploatacji.
● Wysoka niezawodność działania.
● Niski wzrost temperatury i długa żywotność.
● Wysoka wytrzymałość zwarciowa i izolacyjna.
● Możliwość przeciążania zgodna z normą IEC 60354.
● Uszczelniona konstrukcja zapobiegająca przedostawaniu się wilgoci.
● Przepusty HV o zwiększonym przepływie jako wykonanie standardowe.
● Standardowa, sprawdzona obróbka powierzchni Utec.
● Elastyczność w projektowaniu transformatorów w celu spełnienia wymagań klienta (optymalny koszt)
● Konkurencyjnie krótki czas dostawy.

Zalety:

1. Lepsze odprowadzanie ciepła dzięki zastosowaniu próżniowej obudowy, co przekłada się na większą moc wyjściową przy mniejszej, bardziej kompaktowej konstrukcji.
2. Hermetyzacja próżniowa zapewnia ochronę przed wpływami zewnętrznymi (np. podczas prania) i naprężeniami mechanicznymi (np. wibracjami). Zmniejsza również potencjalny hałas spowodowany wibracjami.
3. Dokładność wymiarowa każdego transformatora gwarantowana przez stabilne i kontrolowane procesy produkcyjne, umożliwiające automatyczne operacje pobierania i umieszczania.
