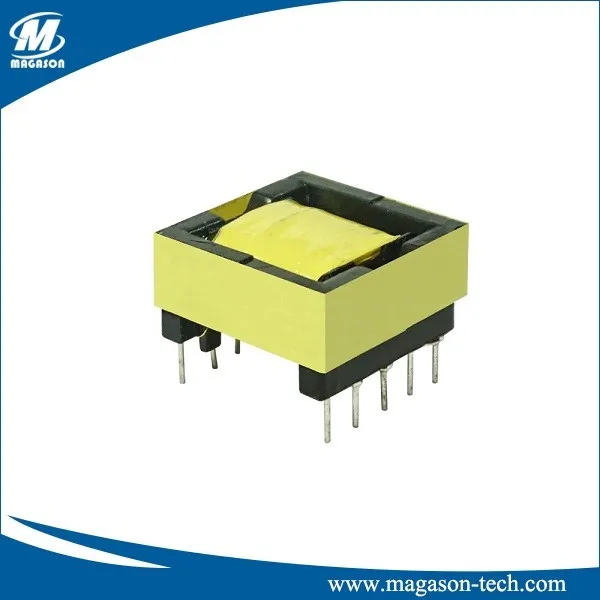

Transformator impulsowy (transformator wysokiej częstotliwości) to jeden z rodzajów transformatorów, który jest zaprojektowany i zoptymalizowany do przesyłania impulsów napięcia między dwoma uzwojeniami, a także do podłączonego obciążenia. Tego typu transformatory są używane do przesyłania sygnałów w obwodach sterujących o mniejszej mocy i podstawowych komponentów w SMPS o dużej mocy.
Projekty transformatorów impulsowych różnią się znacznie pod względem mocy znamionowej, indukcyjności, poziomu napięcia (od niskiego do wysokiego), częstotliwości roboczej, rozmiaru, impedancji, szerokości pasma (odpowiedzi częstotliwościowej), obudowy, pojemności uzwojenia i innych parametrów. Projektanci starają się zminimalizować elementy pasożytnicze, takie jak indukcyjność upływu i pojemność uzwojenia, stosując konfiguracje uzwojeń, które optymalizują sprzężenie między uzwojeniami. Te transformatory i komponenty magnetyczne są jednymi z kluczowych komponentów zasilania.
Te transformatory impulsowe obsługują prądy i napięcia w formie impulsów, więc są najczęściej wykorzystywane jako transformatory izolacyjne w obwodach elektronicznych mocy w celu oddzielenia źródła i obciążenia. Tego rodzaju transformator jest stosowany w radarach, telewizorach, komputerach cyfrowych i wielu innych. Główne funkcje transformatora impulsowego to:
- Amplitudę impulsu napięcia można zmienić
- Można zmienić biegunowość impulsu
- Różne stopnie wzmacniacza impulsowego można ze sobą łączyć
- Używany jako transformator izolacyjny
Zalety transformatora impulsowego obejmują:
- Mały rozmiar
- Wysokie napięcie izolacji
- Niedrogi
- Zewnętrzne zasilanie nie jest wymagane
- Działa na wysokiej częstotliwości.
- Jest zdolny do przesyłania dużej energii
- Zawiera więcej uzwojeń
- Unika prądów błądzących
- Zapewnia izolację i kontrolę
Specyfikacja elektroniczna (tylko przykładowo)
| Typ | Indukcyjność | Współczynnik skrętu | Kontroler domeny (DCR) | Wysoka pula |
| (typowo 10Khz/0,1) | (Ω maks.) | (Pry-S) | ||
| EFD12 | 27uH±10% | 0.74:1:0.71 | 0.21:1.15:0.35 | 1250 V AC |
| EFD15 | 4.0mH±6% | 1:1 | 6.25:6.25 | 1000 V prądu stałego |
| EFD20 | 20mH±6% | 1:1 | 5.5:5.5 | 1000 V prądu stałego |
Notatka:
- Wszystkie dane wymienione powyżej są jedynie danymi informacyjnymi. Magason zastrzega sobie prawo do zmiany lub rewizji specyfikacji bez wcześniejszego powiadomienia.
- Szczegółowa specyfikacja jest dostępna na życzenie.
- Istnieje możliwość zamówienia specyfikacji niestandardowej. Aby uzyskać szczegółowe informacje, skontaktuj się z firmą Magason.
Cechy
Niskie straty, wysoka wydajność, niskie ciepło, niski poziom hałasu, niewielkie rozmiary
Dostosuj się do różnych ekstremalnych warunków
Aplikacje
Moc projektowa: 1~10KW
Model: EE, EI, ER, ETD, EFD, EPC, EP, POT, PQ, RM, CD, UR itp.
Częstotliwość pracy: 10~500KHZ
Zasilacz LED, ładowarka do telefonu komórkowego, zasilacz, aparat cyfrowy, transformator sterujący, PFC
Induktory, induktory rezonansowe, transformatory pomocnicze, przetwornice DC-DC, przenośne ładowarki zasilaczy impulsowych itp.
