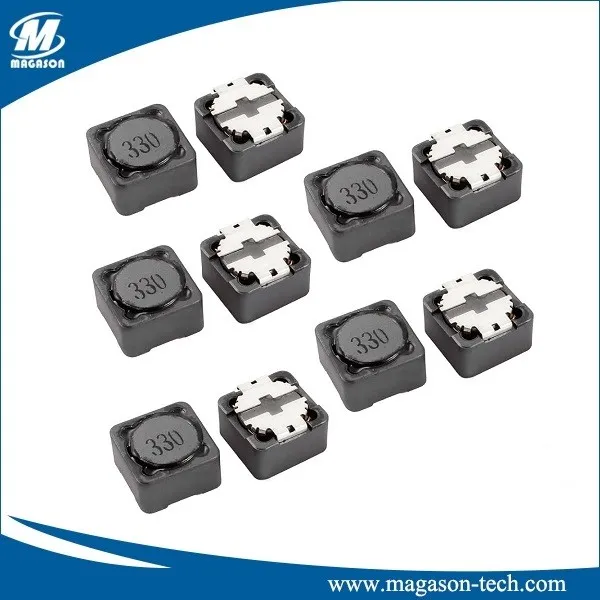

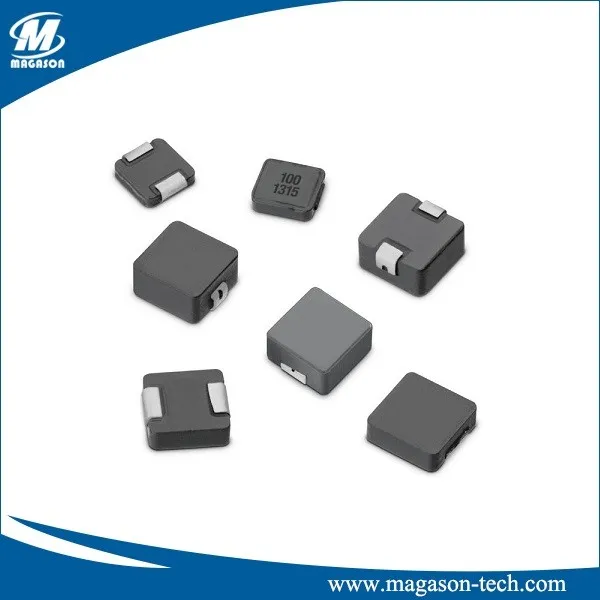

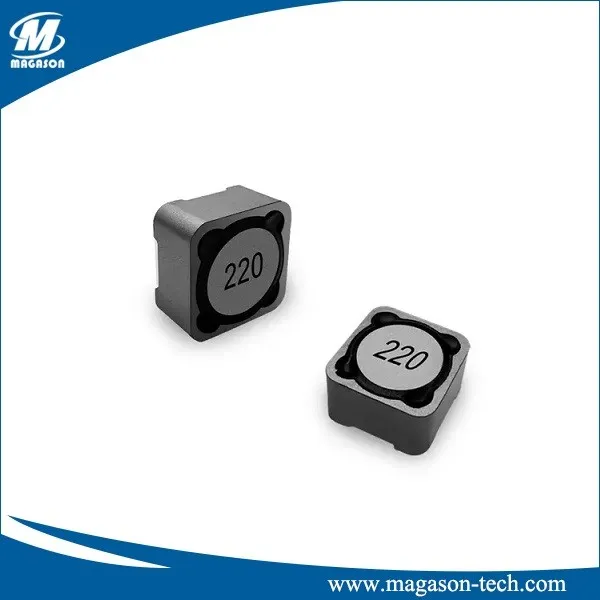

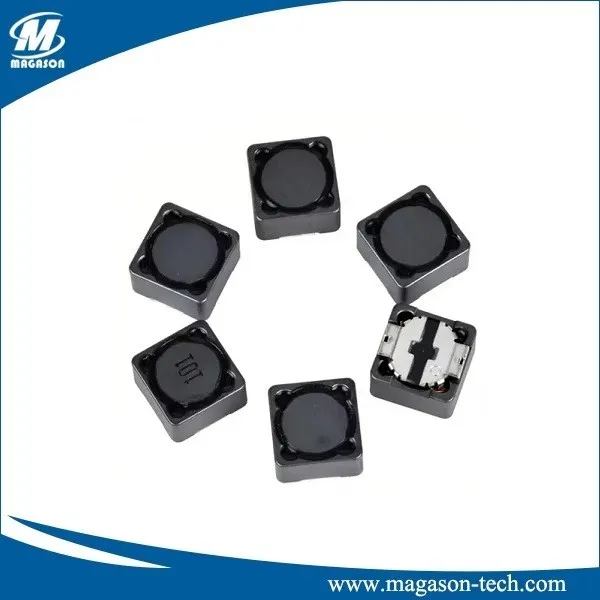

Induktory mocy SMT mają cewkę przewodzącego drutu rannego wokół materiału rdzenia, który może być ferryt lub ceramika. Materiał podstawowy odgrywa znaczącą rolę w zwiększaniu właściwości magnetycznych induktora, co prowadzi do poprawy wydajności i wyższych wartości indukcyjności. Miedź lub inne wysoce przewodzące materiały są zwykle używane do drutu w induktorach mocy SMT. Głównym celem tych komponentów jest przechowywanie energii w ich polach magnetycznych.
Gdy prąd stały przepływa przez cewkę drucianą, generuje pole magnetyczne. To pole sprzeciwia się wszelkim zmianom występującym w prądu przepływu, skutecznie magazynując energię w indukcyjnym. Gdy prąd zatrzymuje się lub doświadcza szybkich zmian, przechowywana energia jest uwalniana jako pole elektromagnetyczne. Zjawisko to sprawia, że induktory mocowania powierzchniowego niezbędne do wygładzania fluktuacji prądu, filtrowania niepożądanych sygnałów i promowania stabilności w obwodach elektronicznych.
| Szereg | Wymiary (mm) | |||||||
| Amax. | Bmax. | Cmax. | D | E | F Ref. | G Ref. | H Ref. | |
| SMC0415 | 4.9 | 4.5 | 1.5 | 1.0±0.3 | 1.5±0.5 | 2.3 | 4.9 | 2.1 |
| SMC0420 | 4.9 | 4.5 | 2.0 | 1.0±0.3 | 1.5±0.5 | 2.3 | 4.9 | 2.1 |
| SMC0520 | 5.9 | 5.2 | 2.0 | 1.0±0.3 | 2.0±0.5 | 2.5 | 7.0 | 3.0 |
| SMC0530 | 5.9 | 5.2 | 3.0 | 1.0±0.3 | 2.0±0.5 | 2.5 | 7.0 | 3.0 |
| SMC0550 | 5.9 | 5.2 | 5.0 | 1.0±0.3 | 2.0±0.5 | 2.5 | 7.0 | 3.0 |
| SMC0618 | 5.9 | 7.0 | 1.8 | 1.5±0.5 | 3.0±0.3 | 3.4 | 7.3 | 3.7 |
| SMC0620 | 7.8 | 7.0 | 30 | 1.5±0.5 | 3.0±0.3 | 3.4 | 7.3 | 3.7 |
Zadanianie produkcyjne
SMC 0603 L Z - 150 M
a b c d e f
Odp.: Nazwa serii
B: Wymiary produktu (AXC)
C: Way uszczelniający (L: Zimna uszczelka Y: Uszczelnienie ciepła)
D: Kierunek liter
E: Wartość indukcyjna (1R 0: 1. 0 uh; 100: 10uh; 101: 100Uh)
F: Tolerancja indukcyjności (K: 10%; M: 20%; N: 30%)
CECHY
- Struktura ochrony magnetycznej, zamknięty obwód magnetyczny, silna odporność na zakłócenia elektromagnetyczne (EMI), bardzo niskie brzęczenie i można ją instalować przy dużej gęstości.
- Niski stopnie odlewane w proszku, niska impedancja, brak końcówek ołowiu, niewielka pojemność pasożytnicza.
- Jednoczęściowa struktura, solidna i twarda, precyzyjna grubość produktu, długotrwałe zapobieganie rdzy.
- Mały rozmiar, duży prąd i nadal utrzymuje doskonały prąd wzrostu temperatury i charakterystyka prądu nasycenia w środowiskach o wysokiej częstotliwości i wysokiej temperaturze.
- Wykwintny wybór materiałów, drobne wykonanie i szerokie pokrycie częstotliwości roboczej (do 5 MHz i powyżej).
Zastosowania
- Systemy telekomunikacyjne i komunikacyjne bezprzewodowe: obwody częstotliwości radiowej (RF), smartfony i tablety.
- Medyczne: urządzenia monitorujące i diagnostyczne, urządzenia implantacyjne, obrazowanie medyczne, systemy podtrzymywania życia i urządzenia medyczne do noszenia.
- Elektronika mocy. Konwertera mocy, regulatory napięcia i inne systemy zarządzania energią.
- Automotive: jednostki kontroli silnika, systemy informacyjno-rozrywkowe i zaawansowane systemy wspomagania kierowcy (ADAS).
